機器構成例・利用人数や機器構成について
システム構成例
desknet'sエンタープライズ版をご利用いただく場合の代表的なシステム構成例となります。 汎用的なデータベース、汎用的なストレージ製品と組み合わせてご利用いただくことで、各コンポーネントがサポートする冗長性、可用性の高い構成を組むことができます。
 |
 |
| １．Web＋DB １台構成 （小規模構成） | ２．Web１台＋DB１台構成 （中規模構成） |
 |
| ３．Web複数台＋DB１台 （中･大規模構成） |
 |
| ４．Web複数台＋DB２台＋ストレージ構成（大規模・冗長構成）
データベースをクラスター構成などで冗長化する構成 |
 |

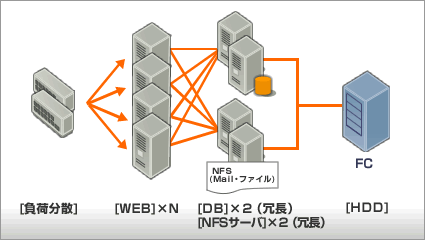

| ５．Web複数台＋DB2台＋NFSサーバ2台＋外部ストレージ構成（大規模・冗長構成）
NFSサーバを外出しにすることで、ウェブメールや添付ファイルなど、 ファイルアクセスの読込／書込の応答性を増すことができます。 |
desknet'sエンタープライズ版でご利用いただくDBサーバやNFSサーバを冗長構成にて構築する場合、OS、ファイルシステム、データベースなどの各コンポーネントが冗長構成に対応している必要があります。desknet's単体による可用性・冗長性を保障するものではありません。ご導入の際はシステム全体の構成をご理解、ご検討の上ご利用ください。
主な構成事例
| １サーバ構成 | ２サーバ構成 | ３サーバ構成 |
 |
 |
 |
記載の製品名および会社名はすべて、各社の商標または登録商標です。
 |
 |
 |
 |
